引言
當今建筑機械中使用液壓系統十分廣泛。盡管還有電氣、氣動或機械系統可供選擇利用，但是液壓系統已越來越多地得到應用。例如在許多挖掘機上，利用液壓系統提升和降下動臂，移動鏟斗，以及機器上部結構的回轉動作的完成。
為什么使用液壓系統？原因很多，部分原因是由于液壓系統在動力傳遞中具有用途廣、效率高和簡單的特點。液壓系統的任務就是將動力從一種形式轉變成另一種形式。我們希望能幫助您理解液壓系統的基本工作原理。
液壓發展的歷史
已經說過，液壓系統將動力從一種形式轉變成另一種形式。這一過程通過利用密閉液體作為媒介而完成。通過密閉液體處理傳遞力或傳遞運動的科學叫做“液壓學”，液壓學一詞源于希臘語“hydros”，它的意思為水。液壓學科學是一門年輕的科學—僅有數百年歷史。它開始于一位名叫布萊斯·帕斯卡的人發現的液壓杠桿傳動原理。這一原理后來被稱為帕斯卡定律。雖然帕斯卡作出了這一發現，但卻是另一位名叫約瑟·布拉姆的人，在他于1795年制造的水壓機中首次使液壓得到了實際使用。在這一水壓機中作為媒介利用的液體就是水。
流體動力學和流體靜力學水力學科學自帕斯卡發現以來得到了長足發展。事實上，它現在已劃分成兩門科學。

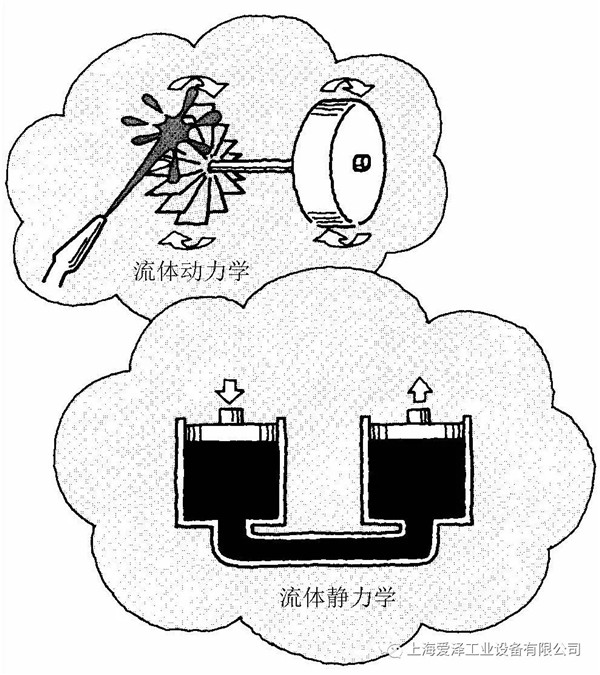

流體動力學就是我們所說的運動液體科學。液體靜力學就是我們所說的壓力液體科學。水輪就是流體動力工具的一個很好的例子。所使用的能量就是水的運動能量。在流體靜力裝置中，則使用不同的能量。液體作為能量的媒介使用。液體流動產生運動，但是它們不是這種運動的源泉。由于密閉液體處于壓力之下，能量得到了轉移。當今使用的大部分液壓機械以流體靜力方式運行。
壓力和流動
壓力和流動的作用在液壓基礎研究中，我們將談及以下內容：力，能量轉移，功和動力，所有這些參數將在與之相關的壓力和流動中談到。壓力和流動是每一個液壓系統中的兩種主要參量。壓力和流動互相關連，但是各自完成任務不同。
壓力推動或施加力或扭矩。流動使事物移動。

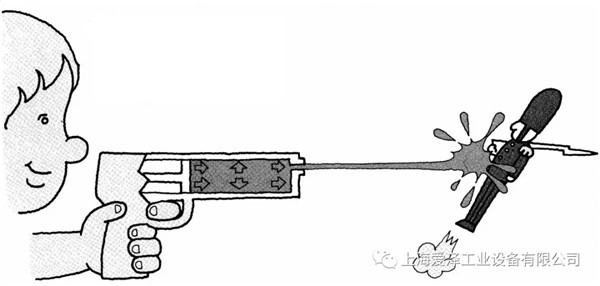

水槍是壓力和流動在實際使用中的很好例子?？蹌?dòng)扳機在水槍內形成壓力，產生的壓力使水從水槍前面射出，從而使木制士兵移動。
什么是壓力？

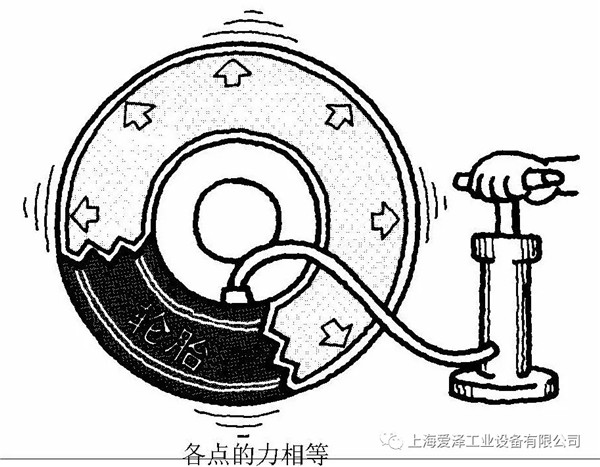

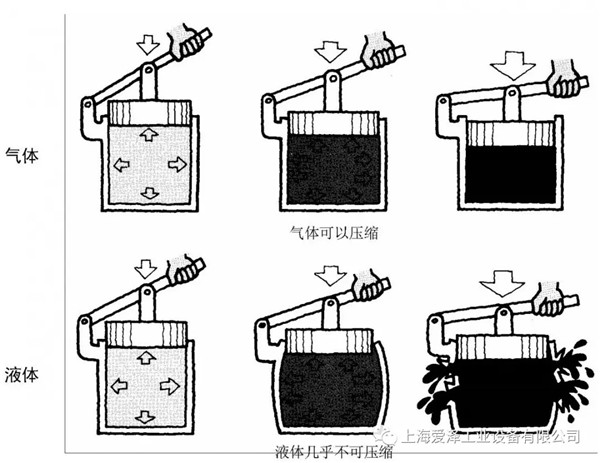

讓我們考慮一下壓力是為什么和如何形成的。流體(氣體或液體)受擠壓時會膨脹并產生作用力。這就是壓力。當你把空氣注入輪胎時，則產生了壓力。你連續將越來越多的空氣注入輪胎，當輪胎充滿氣體時，內部不再需要空氣，而氣體仍不斷進入，氣體將向外推動輪胎壁，這種推力就是壓力的一種形式。然而，空氣是一種氣體，因此它可以被壓縮。壓縮空氣以各點相等的力向外推動輪胎壁，當所有流體處于壓力之下時，情況也是如此。主要差別是，氣體可作較大的壓縮，液體則只能作微量壓縮。

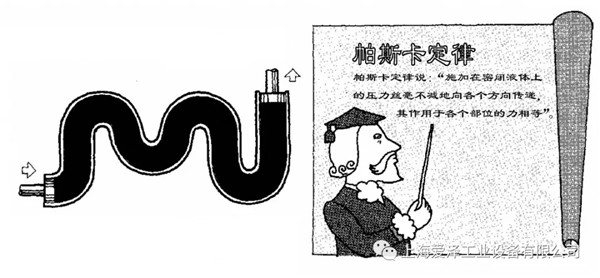

密閉流體的壓力如果您推動密閉的液體，則產生壓力。像輪胎中空氣的例子一樣，這種壓力在裝有液體容器的各點上是相等的。如果壓力太大，容器會破裂；
因?yàn)楦鼽c(diǎn)的壓力是相同的，所以容器會在其最薄弱之處破裂，而不是在壓力最大之處破裂。
密閉液體可用于管路中沿著轉角，向上向下的傳遞動力，因?yàn)橐后w幾乎是不可壓縮的，動力傳送可以立即發生。大部分液壓系統使用油，這是由于油幾乎是不可壓縮的。同時，油可以在液壓系統中起潤滑劑作用。
壓力和力的關系

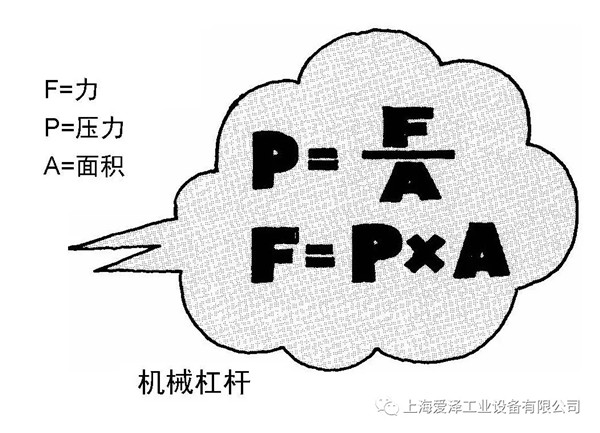

在帕斯卡定律中，壓力和力之間有兩個重要關系，它們是以下兩項等式：
液壓杠桿在下圖所示的活塞模型中，你可以看到通過液壓杠桿互相平衡重量的例子。帕斯卡類似這一例子的發現是，只要活塞面積與重量成比例，小活塞上的小重量就可以平衡大活塞上的大重量。他的這一發現可以利用密閉液體證實。其原因是，液體在相同的面積上作用著相同的力。

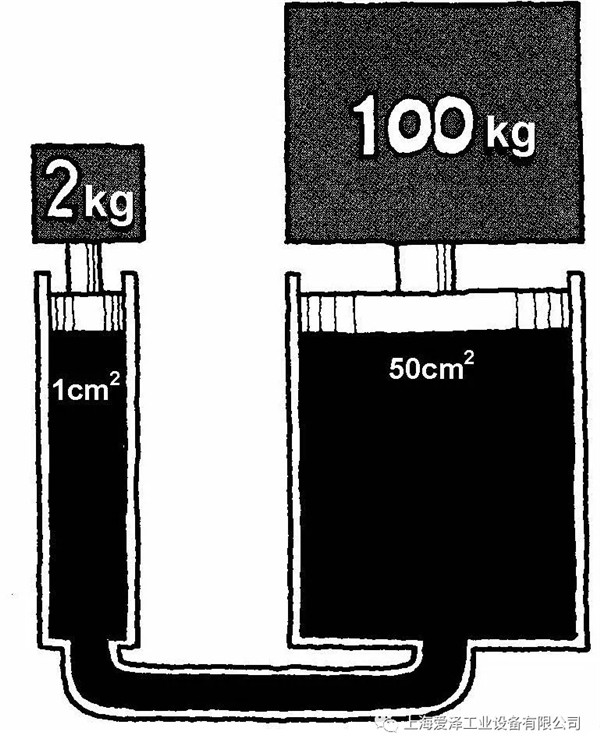

在插圖中，你看到的是2公斤重量和100公斤重量。2公斤重量的作用面積是1平方厘米，因此其壓力為2
公斤/平方厘米；另一重量是100公斤，其作用面積是50平方厘米，因此它的壓力也是2公斤/平方厘米；結果是兩個重量平衡。這就是一種類型的液體杠桿。

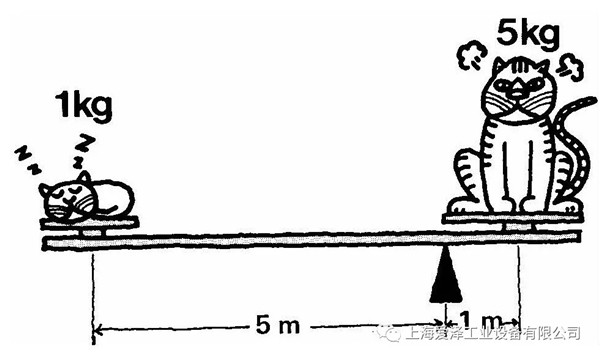

機械杠桿可以利用以下插圖中的機械杠桿例子說明相同的情況。1公斤的貓坐在距杠桿支點5米的位置，它與坐在距杠桿支點一米位置的5公斤的貓可以使杠桿平衡，就像液壓杠桿中的平衡重量一樣。

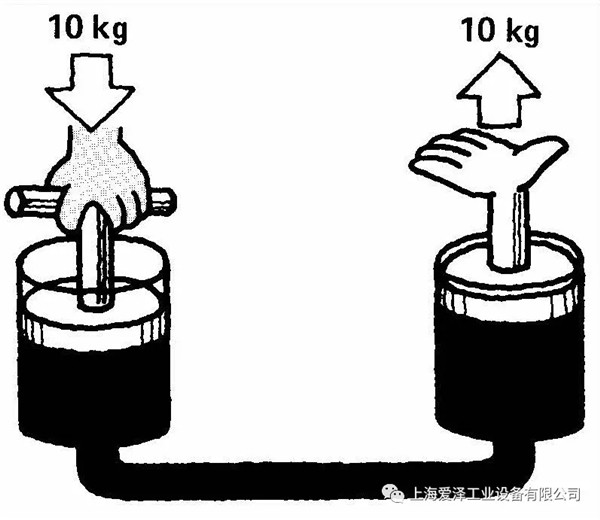

液壓杠桿中的能量傳遞務必牢記，流體在相同的作用面積上的作用力相同。在工作狀態中，這一規律對我們大有幫助。如果我們有兩只尺寸完全相同的油缸，因?yàn)槊恐换钊拿娣e相等，所以當我們以10公斤的力向下按動一只活塞時，它使另一只活塞產生10公斤的上推力。如果面積不相等，則力也不相等。

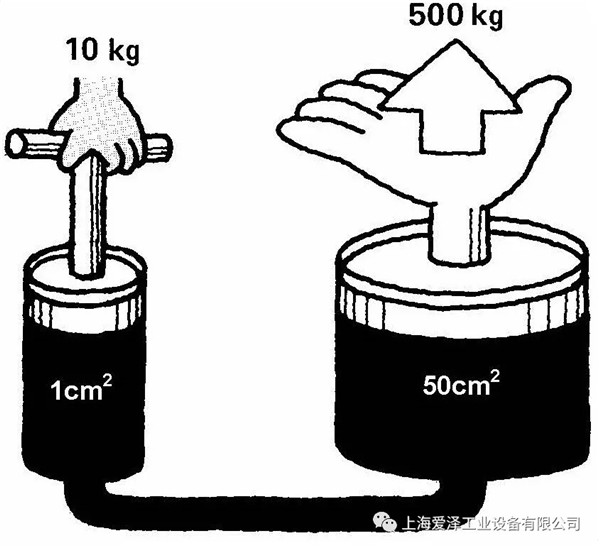

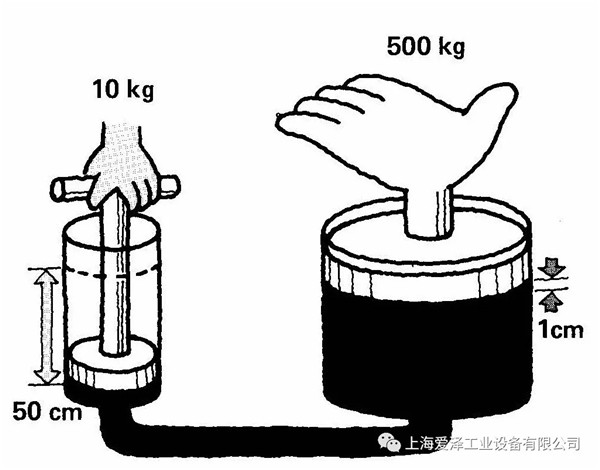

例如，假定系統另一端大活塞的表面面積為50平方厘米，小活塞的面積為1平方厘米，當我們將10公斤的力作用于較小的活塞時，根據帕斯卡定律，它將產生10公斤/平方厘米的壓力作用于大活塞的每一個部分，因此，大活塞接受總共為500公斤的力。我們以這種方式利用壓力傳遞能量，并使之為我們工作。
這種能量傳遞過程中十分重要的一點是力和距離之間的關系。

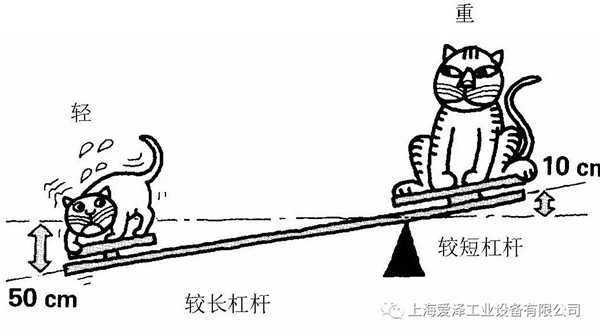

記住，在機械杠桿中，施加相等的力時，較輕的重量需要更長的杠桿。要使5公斤的貓?zhí)岣?0厘米，1公斤的貓必須向杠桿下方移動50厘米。
讓我們?cè)倏匆幌乱簤焊軛U插圖，并考慮較小活塞移動的距離。需要較小的油缸產生50厘米的行程傳遞足夠的液體使大油缸移動1厘米。
流動產生運動
什么是流動？
當液壓系統的兩點上有不同的壓力時，流體流動至壓力較低的一點上。這種流體運動叫做流動。這里舉一些流動的例子。城市水廠在我們的水管中形成壓力或水位差。我們打開龍頭時，壓力差異將水壓出。
速率和流量

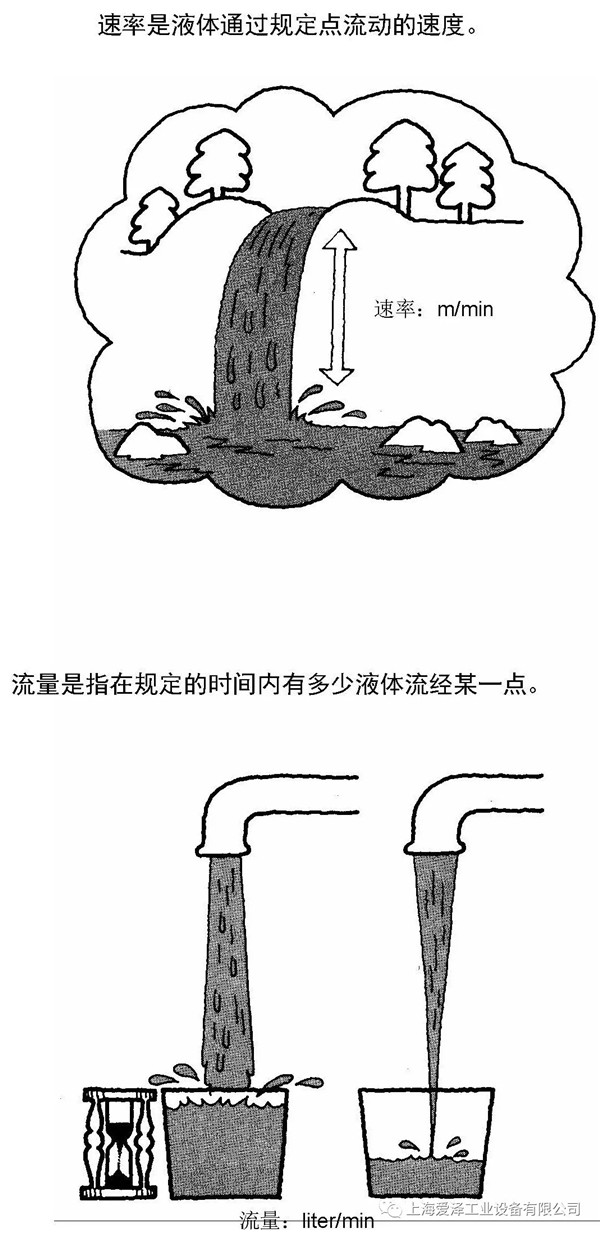

速率和流量是測量流動的兩個參數。
速率是液體通過規定點流動的速度。
流量和速度
在液壓油缸中，可以很容易地看到流量和速度之間的關系。我們必須首先考慮需要加注的油缸容量，然后再考慮活塞的運動距離。

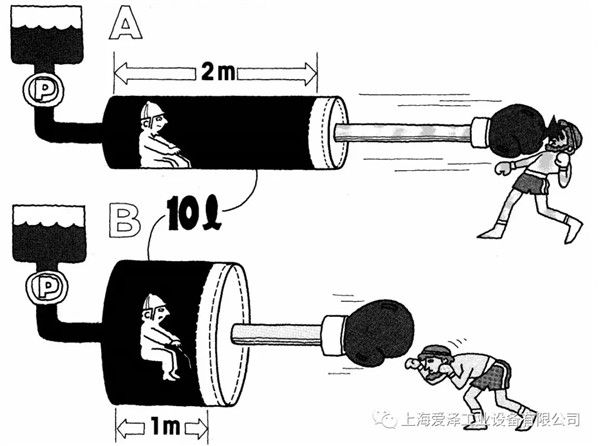

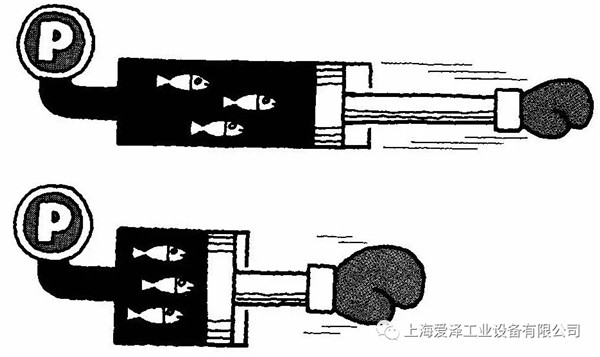

這里油缸A為兩米長，容量10升，油缸B只有1米長，但是容量也是10升。如果我們每分鐘將10升液體泵入每一個油缸，兩活塞將在一分鐘內完成它們的全部行程；在這種情況下，油缸A中的活塞運動速度快是油缸B的兩倍。這是因?yàn)樵谙嗤瑫r(shí)間內它有兩倍于B油缸的距離移動。

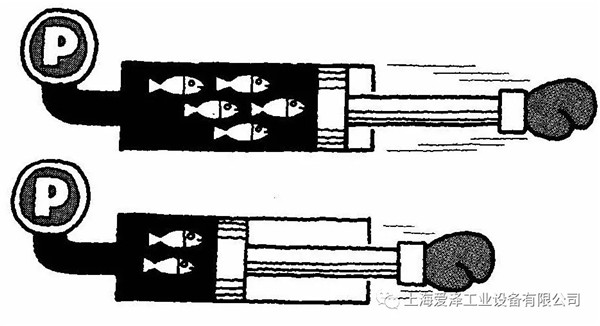

這告訴我們，當兩者流量相同時，小筒徑油缸運動速度比大筒徑油缸更快。如果我們把流量提高到20升/分鐘，將可以用一半的時間加注油缸室?；钊俣纫矊⒖靸杀?。因此，我們有兩種方法加快油缸速度。一是減小油缸尺寸，二是增大油缸流量。這樣，油缸速度和流量成正比例，而和活塞面積成反比例。
提要
壓力和力
壓力的形式

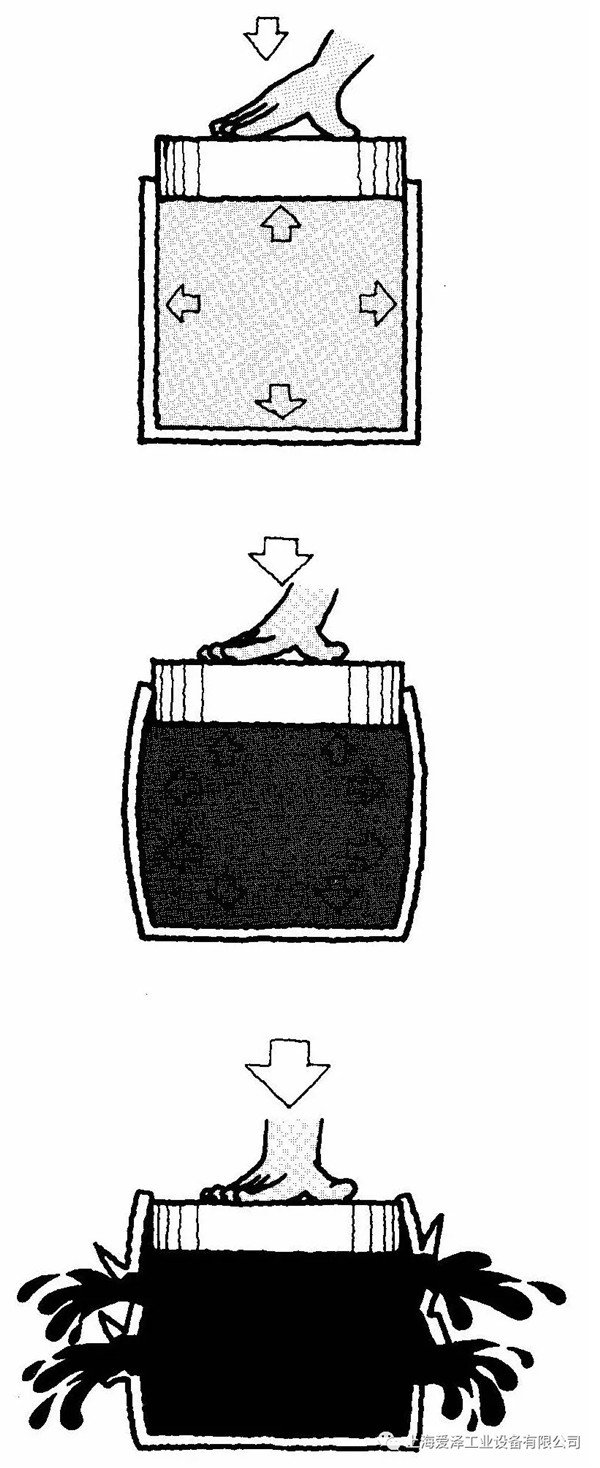

如果你按動一裝滿液體容器的塞頭，液體將止動塞頭。按動塞頭受到液體的抵抗力與容器各邊受到的力相同。如果繼續越發用力地按動塞頭，則容器會遭到破壞。
最小阻力通道

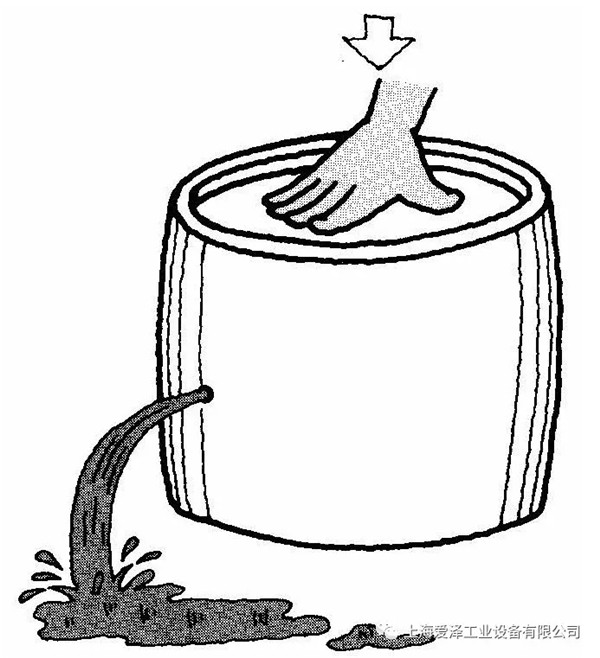

如果您有一充滿液體的容器，并且在容器一側開一孔口，當你按動頂部，液體便會從此流出。這是因?yàn)榭卓谑俏ㄒ粵](méi)有阻力的點。我們說當力作用于密閉液體時，液體將從阻力最小的部位流出。
油壓設備的故障

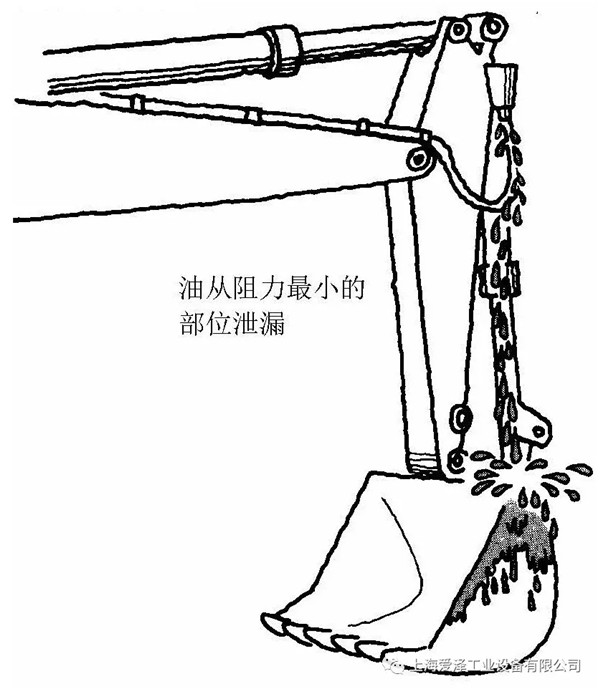

受壓液體的以上特點在液壓設備中十分有用，但是這也是大部分液壓故障的根源。例如，如果你的系統中有泄漏，受壓液體將從這里流出，因?yàn)橐后w始終在尋找最易于流動的方向。配合部位松動或損壞之密封部位的油泄漏即為典型例子。
自然壓力

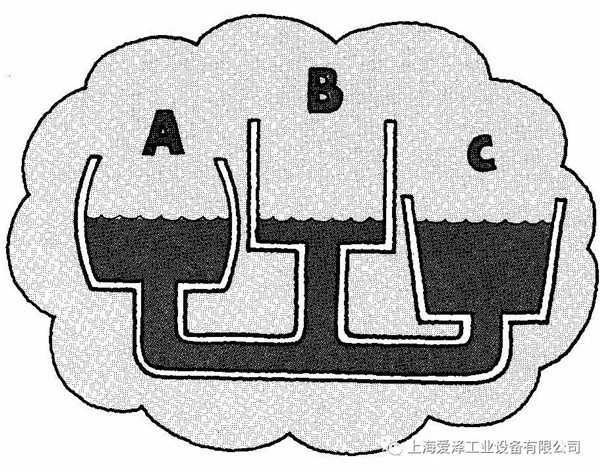

我們談到了壓力和流動，但是壓力常常在沒有流動的情況下存在。重力就是很好的例子。如果我們有如下圖所示的三個相連的不同水位的容器，重力使內部液體處于同一水平之上。這是我們可以在液壓系統中利用的另一條原理。
重力的作用

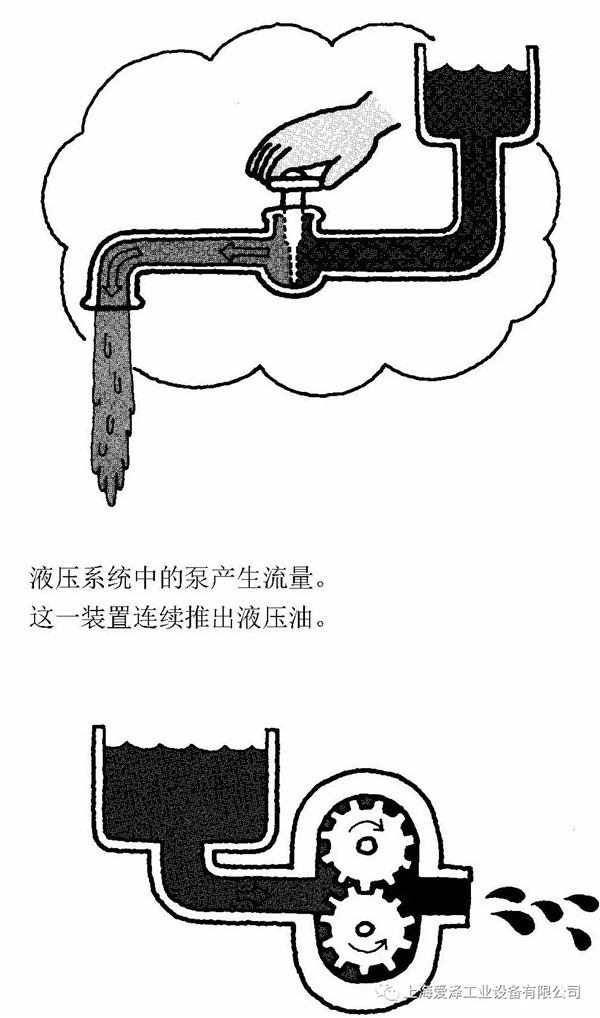

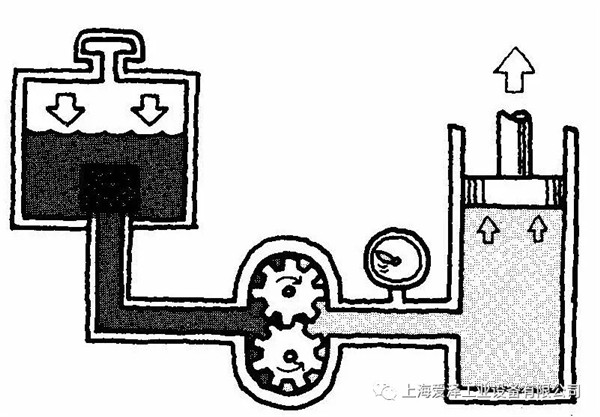

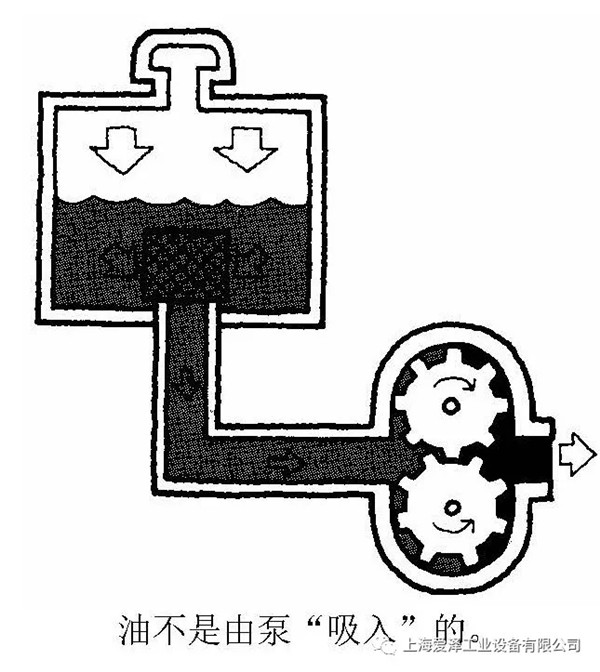

重力產生的壓力把油箱中的油壓入泵。油不是象許多人想像的那樣被泵“吸入”的。泵工作把油推出。通常所說的泵的吸油過程，意指重力將油推入泵。
液體的重量
液體重量也產生壓力。潛入海中的潛水員會告訴你，他們不能潛得太深。如果他們潛得太深，壓力會使他們受到傷害。這種壓力來自水的重量。因此，還存在一種來自液體本身重量的壓力。

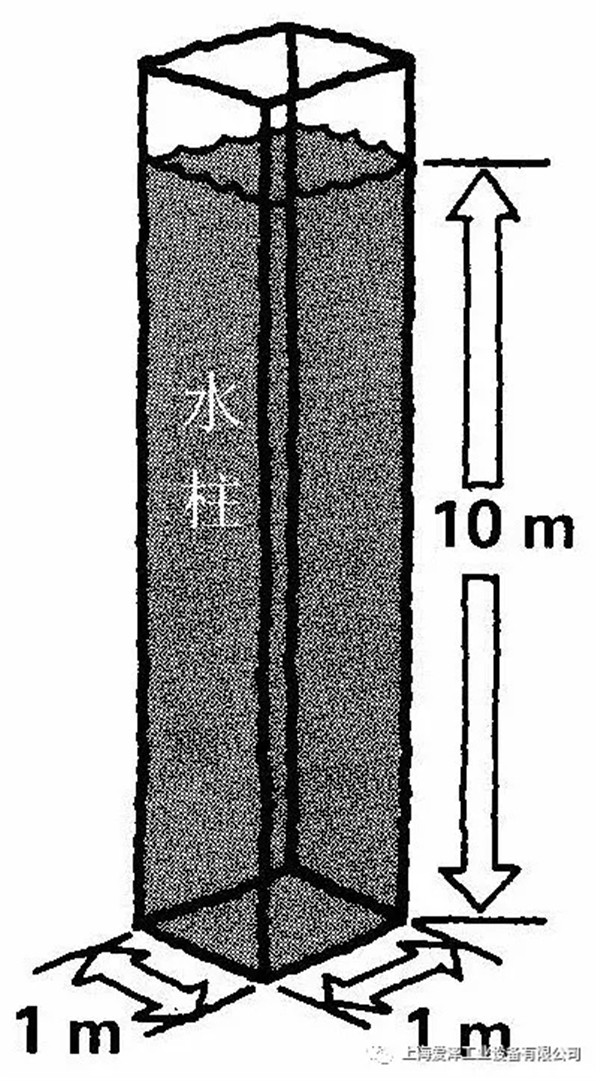

壓力與深度成比例增大，我們可以精確計算任何深度的壓力。插圖中，你可以看到高度為10米的一平方米水柱。大家知道，一立方米水重量為1,000公斤。用水柱高度10米乘以這一數量，得到的總重量是10,000公斤。底部面積是一平方米。這水樣，重量分布在10,000平柱方厘米之上。如果我們把總量10,000公斤除以10,000平方厘米，我們可以發現，這一深度的壓力是每平方厘米1公斤。
提要
什么引起壓力？
壓力與流量結合產生液壓力。液壓系統中這種壓力來自何方？一些是重力的結果，但是其余的又來自何方？
負載產生壓力

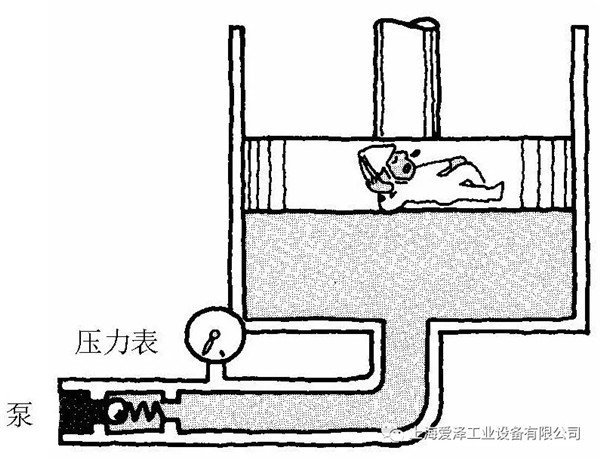

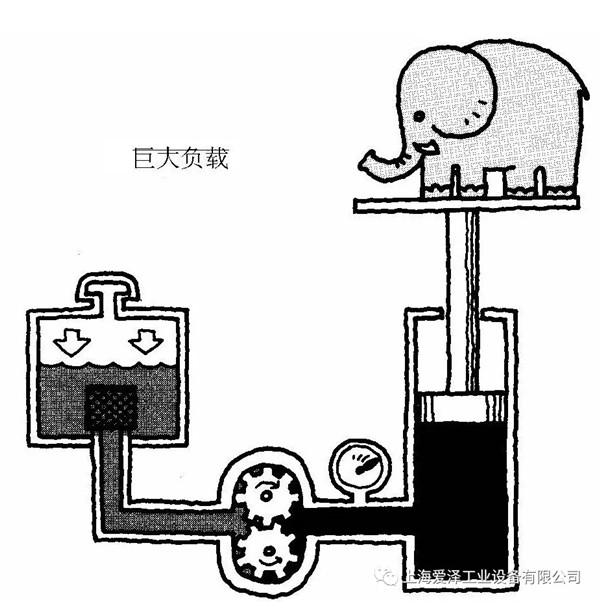

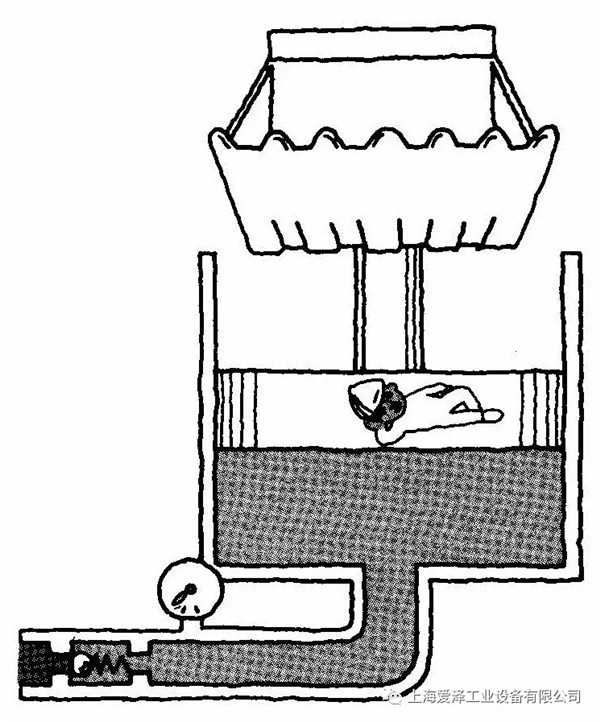

大部分壓力來自負載本身。以下插圖中，泵每時每刻供應著油。泵出的油尋找使它得以通過軟管的最小阻力通道，從而作用于油缸。負載重量產生壓力，壓力的量則取決于負載大小。
平行連接管路中的壓力

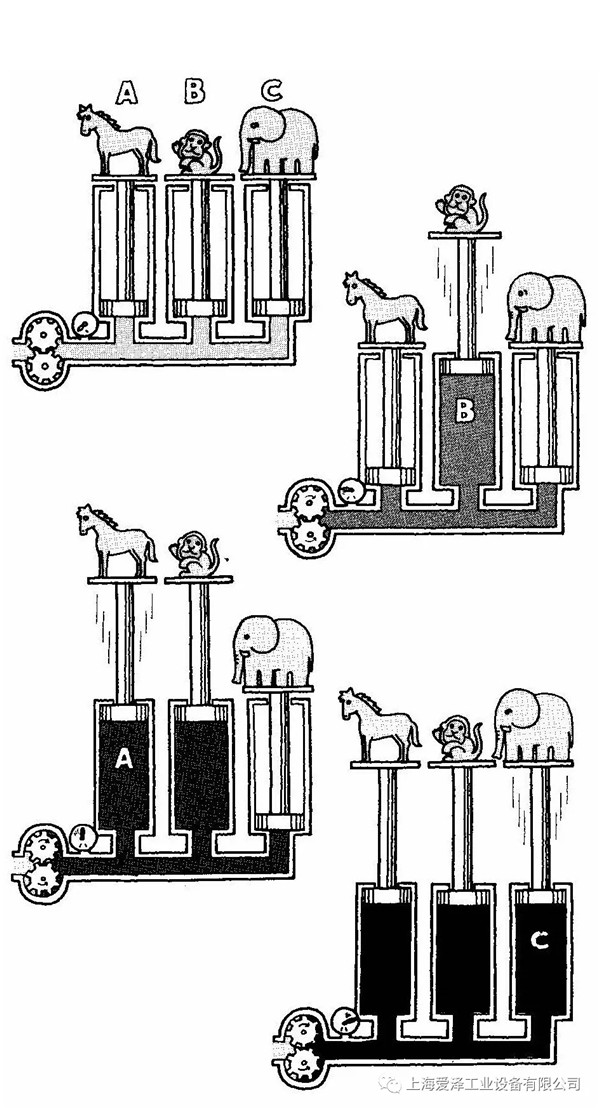

如果我們將三個不同負載以平行方式與下圖所示的同一液壓系統連接，油將會找到最小阻力通道，因?yàn)橛透譈需要的壓力最低，也就是說最輕負載將首先得到提升，提升最輕負載時，壓力將上升到足夠大小以提升下一次輕負載；油缸A到達其行程終端時，壓力上升以提升最重負載。因此油缸C將在最后被提升。
第3章
工作油缸中的液壓力

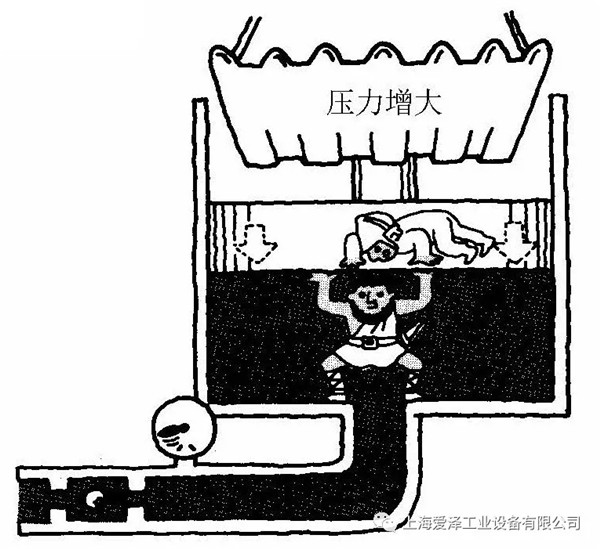

（1）慣性規律告訴我們，事物有保持其靜止?fàn)顟B(tài)的趨勢。這就是工作油缸中活塞不作運動的原因之一。
（2）油缸不作運動的另一原因是在其上作用有負載。
（3）當泵開始將油推入油缸時，工作活塞和負載阻止油的流動。因此抵抗這種阻力的油壓上升了，當這一壓力大于使活塞保持在本身位置的力時，活塞便產生運動。
(4)活塞向上運動時，它提升了負載。作功時必須共同利用壓力和流量。這就是液壓力的工作原理。
提要 / 流動
我們?cè)?jīng)說過，流動的任務是使事物運動。記住另一個關鍵點，—“流量和液壓系統作功之間是什么關系？”答案是，如果流量穩定，液壓油缸直徑越小，活塞運動速度越快。
流量增大導致速度加快
許多人認為增大壓力將加快速度，但是這并不正確。不能通過增大壓力來加快活塞運動速度。如果你要使活塞運動加快，必須提高進入油缸內油的流量。
關閉溢流閥不會提高速度

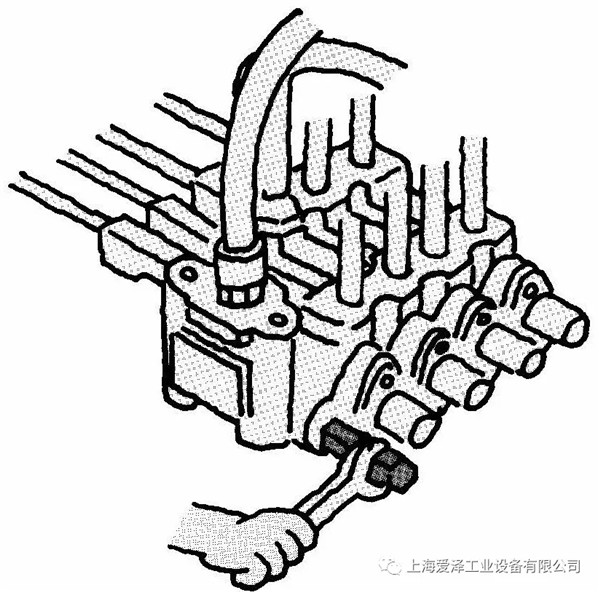

這里有一個例子是關于排除液壓系統故障中常見的錯誤處理方法。油缸速度變緩時，某些機械師會立即調整溢流閥，他們認為增大壓力可以提高工作速度；他們?cè)噲D加大溢流閥設定，以此提高系統的最大壓力。但是這樣不會提高運動速度。配備溢流閥的意義在于保護液壓系統，防止壓力過高。不應該在規定的壓力范圍內加大壓力設定。機械師不應該加大壓力設定，而應該從別處尋找系統故障。
