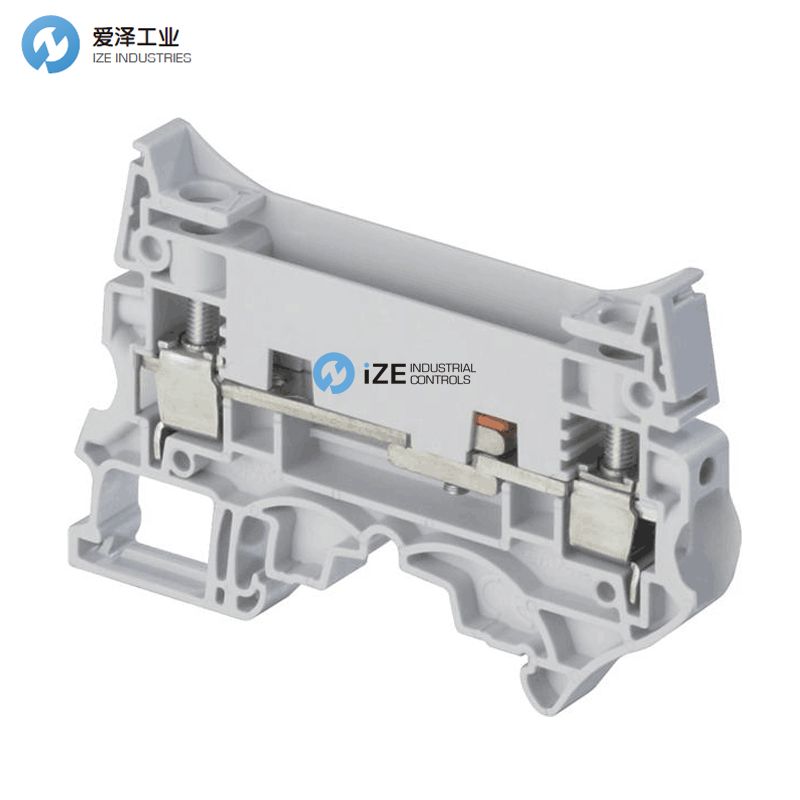

ENTRELEC導軌安裝接線端子ZS10-ST說明書
外形尺寸
凈寬：8毫米
凈高：80.7毫米
凈長：52毫米
凈深度/長度：52毫米
凈重：24.8克
技術
額定橫截面：10平方毫米
間距：8毫米
連接類型：螺絲夾
功能：斷開
級別數：1
連接容量主電路：
螺絲夾/柔性1x 0.5 ...10mm2
螺絲夾/柔性2x 0.5 ...4mm2
螺絲夾/剛性1x 0.5 ... 10mm2
螺絲夾/剛性2x 0.5 ...
4mm2螺絲夾/帶絕緣鐵絲網1x 0.5 ...6mm2
螺釘夾/無絕緣套圈1x 0.5 ...10mm2
螺釘夾/帶雙套圈2x 0.5 ...4mm2
儀表類型：A5，B5
額定電流（I n）：主電路50 A.
額定短時耐受電流（I cw）：持續1秒1200 A.
額定電壓（U r）：630伏
額定脈沖耐壓（U imp）：8000 V
介電測試電壓：2000 V
污染度：3
電力流失：2.6 W
防護等級：ACC。符合IEC 60529，IEC 60947-1，EN 60529主終端IP20
絕緣材料：聚酰胺
DIN導軌安裝：
TH35-7.5（35 x 7.5 mm安裝導軌）acc 符合IEC 60715
TH35-15（35 x 15 mm安裝導軌）符合IEC 60715
剝線長度：13.0毫米
推薦螺絲刀：3.5毫米
技術UL / CSA
最大工作電壓UL / CSA：主電路300 V.
連接容量主電路UL / CSA：
螺絲夾/柔性1x 24 ... 6 AWG
螺絲夾/柔性2x 20 ... 12 AWG
螺絲夾/剛性1x 24 ... 6 AWG
螺絲夾/剛性2x 20 ... 12 AWG
螺絲夾/帶絕緣鐵絲網1x 24 ... 10 AWG
螺絲夾/無絕緣套圈1x 24 ... 8 AWG
螺絲夾/帶雙套圈2x 20 ... 12 AWG
連接容量UL / CSA：擱淺6 AWG
可燃性根據UL94：V0
工作環境
環境空氣溫度：操作-55 ... + 110°C
存儲：-55 ... + 110°C
Dimensions
Product Net Width:8 mm
Product Net Height:80.7 mm
Product Net Length:52 mm
Product Net Depth / Length:52 mm
Product Net Weight:24.8 g
Technical
Rated Cross-Section:10 mm2
Spacing:8 mm
Connection Type:Screw Clamp
Function:Disconnect
Number of Levels:1
Connecting Capacity Main Circuit:
Screw Clamp / Flexible 1x 0.5 ... 10 mm2
Screw Clamp / Flexible 2x 0.5 ... 4 mm2
Screw Clamp / Rigid 1x 0.5 ... 10 mm2
Screw Clamp / Rigid 2x 0.5 ... 4 mm2
Screw Clamp / With Insulated Ferrrule 1x 0.5 ... 6 mm2
Screw Clamp / Without Insulated Ferrule 1x 0.5 ... 10 mm2
Screw Clamp / With Twin Ferrule 2x 0.5 ... 4 mm2
Gauge Type:A5-B5
Rated Current (In):Main Circuit 50 A
Rated Short-time Withstand Current (Icw):for 1 s 1200 A
Rated Voltage (Ur):630 V
Rated Impulse Withstand Voltage (Uimp):8000 V
Dielectric Test Voltage:2000 V
Pollution Degree:3
Power Loss:2.6 W
Degree of Protection:acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Insulation Material:Polyamide
Mounting on DIN Rail:
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
Wire Stripping Length:13.0 mm
Recommended Screw Driver:3.5 mm
Technical UL/CSA
Maximum Operating Voltage UL/CSA:Main Circuit 300 V
Connecting Capacity Main Circuit UL/CSA:Screw Clamp / Flexible 1x 24 ... 6 AWG
Screw Clamp / Flexible 2x 20 ... 12 AWG
Screw Clamp / Rigid 1x 24 ... 6 AWG
Screw Clamp / Rigid 2x 20 ... 12 AWG
Screw Clamp / With Insulated Ferrrule 1x 24 ... 10 AWG
Screw Clamp / Without Insulated Ferrule 1x 24 ... 8 AWG
Screw Clamp / With Twin Ferrule 2x 20 ... 12 AWG
Connecting Capacity UL/CSA:Stranded 6 AWG
Flammability According to UL94:V0
Environmental
Ambient Air Temperature:Operation： -55 ... +110 °C
Storage： -55 ... +110 °C
