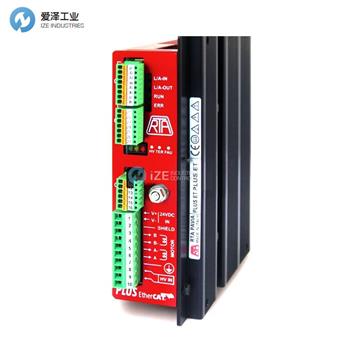

RTA驅動器PLUS ET A3產品介紹
INTRODUCTION
New series of stepping motor drives with EtherCAT interface, based on the following versions:
- PLUS ET A3: with DC power supply (39-85 VDC)
- PLUS ET B3: with AC power supply (28-62 VAC)
Drives optimized for coupling with SANYO DENKI stepping motors, fitted with encoder.
Compact system, developed to offer a wide variety of integrated functions and optimized for the most demanding motion control applications.
HIGHLIGHTS
Communication by means of EtherCAT interface.
Modes of operation: PROFILE POSITION and CSP.
Full digital microstepping drive.
Wide range of stepping motors to be coupled with: holding torque up to 9.2 Nm and flange size up to 86 mm.
Extremely compact size.
A highly sophisticated operation system, preserving anyhow the traditional ease of use of R.T.A. drives.
TECHNICAL SPECIFICATIONS
Version: drive housed in a metallic box 152 x 129 x 46 mm, equipped with plug-in connectors.
Range of operating voltages: 39-85 VDC.
Nominal current.: 6 Amp.
Protections:
-Protection against under-voltage and over-voltage.
-Protection against a short-circuit at motor outputs.
-Overtemperature protection.
Electronic damping facility for further acoustic noise and mechanic vibrations reduction.
Optoinsulated auxiliary and programmable inputs and outputs.
Optimized for coupling with SANYO DENKI stepping motors, fitted with encoder.
External fans not needed.
Warranty: 24 months.
SETTING BY MEANS OF EtherCAT INTERFACE
Wide range of motor phase current setting.
Motor current overboost.
Intelligent management of the current profile.
Communication by means of EtherCAT (CoE) interface.
Modes of operation: PROFILE POSITION and CSP.
Different variety of HOMING operation modes.
Encoder feedback.
介紹
具有 EtherCAT 接口的新系列步進電機驅動器，基于以下版本：
- PLUS ET A3: 帶直流電源 (39-85 VDC)
- PLUS ET B3: 帶交流電源 (28-62 VAC)
驅動器針對與 SANYO DENKI 步進電機的耦合進行了優化，配有編碼器。
緊湊型系統，專為提供各種集成功能而開發，并針對最苛刻的運動控制應用進行了優化。
要點
通過EtherCAT接口進行通訊。
操作模式：Profile POSITION 和 CSP。
全數字微步進驅動器。
多種步進電機可連接：保持扭矩高達 9.2 Nm，法蘭尺寸高達 86 mm。
尺寸非常緊湊。
技術規格
版本：驅動器裝在 152 x 129 x 46 mm 金屬盒中，配備插入式連接器。
工作電壓范圍： 39-85 VDC。
標稱電流: 6安培
保護：
-欠電壓和過電壓保護。
- 電機輸出短路保護。
-超溫保護。
電子阻尼裝置可進一步減少噪音和機械振動。
光電隔離輔助和可編程輸入和輸出。
針對與 SANYO DENKI 步進電機（配有編碼器）的耦合進行了優化。
無需外接風扇。
保質期：24個月。
通過 EtherCAT 接口設置
電機相電流設定范圍廣。
電機電流超升。
智能管理當前配置文件。
通過 EtherCAT（CoE）接口進行通信。
操作模式：Profile POSITION 和 CSP。
編碼器的反饋
