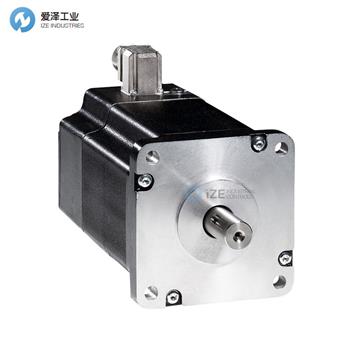

SCHNEIDER伺服電機BRS39AW361ACA技術參數
主要的
系列兼容性：Lexium SD3
產品或組件類型：運動控制電機
設備簡稱：BRS3
最高機械轉速：3000 rpm
電機類型：三相步進電機
電機極數：6
電源電壓限制：
230伏交流電
325伏直流
安裝方式：法蘭
電機法蘭尺寸：3.3 英寸（85 毫米）
長度：5.6 英寸（141 毫米）
定心環直徑：2.4 英寸（60 毫米）
補充
定心環深度：0.08 英寸（2 毫米）
安裝孔數：4
安裝孔直徑：0.3 英寸（6.5 毫米）
安裝孔圓直徑：3.90 英寸（98.99 毫米）
電氣連接：連接器
反饋類型：?jiǎn)稳幋a器
速度反饋分辨率：10000點/轉
保持剎車：無
軸端：未攻絲
第二軸：無第二軸端
軸直徑：0.5 英寸（12 毫米）
軸長：1.2 英寸（30 毫米）
標稱扭矩：35.4 lbf.in (4 N.m)
峰值堵轉扭矩：33.81 lbf.in (3.82 N.m)
連續堵轉扭矩：33.81 lbf.in (3.82 N.m)
保持扭矩：40.005 lbf.in (4.52 N.m)
轉子慣量：2.2 kg.cm2
解決：
1000點/轉
1.8°、0.9°、0.72°、0.36°、0.18°、0.09°、0.072°、0.036°步距角
200、400、 500, 1000, 2000, 4000, 5000, 10000 步每轉全步數
精度誤差：+/- 6 弧分
最大啟動頻率：5.3 kHz
線路額定電流：2 A
電阻：5.8 Ohm 繞組)
時間常數：9 ms
最大徑向力 Fr：
100 N 第一軸端)
50 N 第二軸端)
最大軸向力 Fa：
175 N 拉力)
30 N 力壓力)
使用壽命（小時）：20000 h 軸承)
角加速度：200000 rad/s2
凈重：7.05 lb(US) (3.2 kg)
Main
Range Compatibility：Lexium SD3
Product or Component Type：Motion control motor
Device short name：BRS3
Maximum mechanical speed：3000 rpm
Motor Type：3-phase stepper motor
Number of motor poles：6
Supply voltage limits：
230 V AC
325 V DC
Mounting Support：Flange
Motor flange size：3.3 in (85 mm)
Length：5.6 in (141 mm)
Centring collar diameter：2.4 in (60 mm)
Complementary
Centring collar depth：0.08 in (2 mm)
Number of mounting holes：4
Mounting holes diameter：0.3 in (6.5 mm)
Circle diameter of the mounting holes：3.90 in (98.99 mm)
Electrical Connection：Connector
Feedback type：Single turn encoder
Speed feedback resolution：10000 points/turn
Holding brake：Without
Shaft end：Untapped
Second shaft：Without second shaft end
Shaft diameter：0.5 in (12 mm)
Shaft length：1.2 in (30 mm)
Nominal torque：35.4 lbf.in (4 N.m)
Peak stall torque：33.81 lbf.in (3.82 N.m)
Continuous stall torque：33.81 lbf.in (3.82 N.m)
Holding torque：40.005 lbf.in (4.52 N.m)
Rotor inertia：2.2 kg.cm2
Resolution：
1000 points/turn
1.8 °, 0.9 °, 0.72 °, 0.36 °, 0.18 °, 0.09 °, 0.072 °, 0.036 ° step angle
200, 400, 500, 1000, 2000, 4000, 5000, 10000 steps number of full steps per revolution
Accuracy error：+/- 6 arc min
Maximum starting frequency：5.3 kHz
Line Rated Current：2 A
Resistance：5.8 Ohm winding)
Time constant：9 ms
Maximum radial force Fr：
100 N first shaft end)
50 N second shaft end)
Maximum axial force Fa：
175 N tensile force)
30 N force pressure)
Service life in hours：20000 h bearing)
Angular acceleration：200000 rad/s2
Net Weight：7.05 lb(US) (3.2 kg)
SCHNEIDER伺服電機BRS39AW361ACA產品介紹
Lexium SD3 產品由 SD3 步進電機驅動器和 BRS3 三相步進電機組成。此組合提供專為復雜機器設計的極其緊湊、高性能的驅動系統。參考值由主 PLC 或運動控制器（如 Lexium LMC）定義。如果需要，主運動控制器或 PLC 可以從驅動器獲取編碼器數據。
Lexium SD3 offer consists of an SD3 stepper motor drive and a BRS3 3-phase stepper motor. This combination provides an extremely compact, high-performance drive system designed specifically for complex machines. Reference values are defined by a master PLC or a motion controller such as the Lexium LMC. If required, the master motion controller or the PLC can get the encoder data back from the drive.
